CNC CMM
Horizon CNC
리니어 드라이브 혁명의 시작
주요특징
- 리니어 드라이브 혁명의 시작

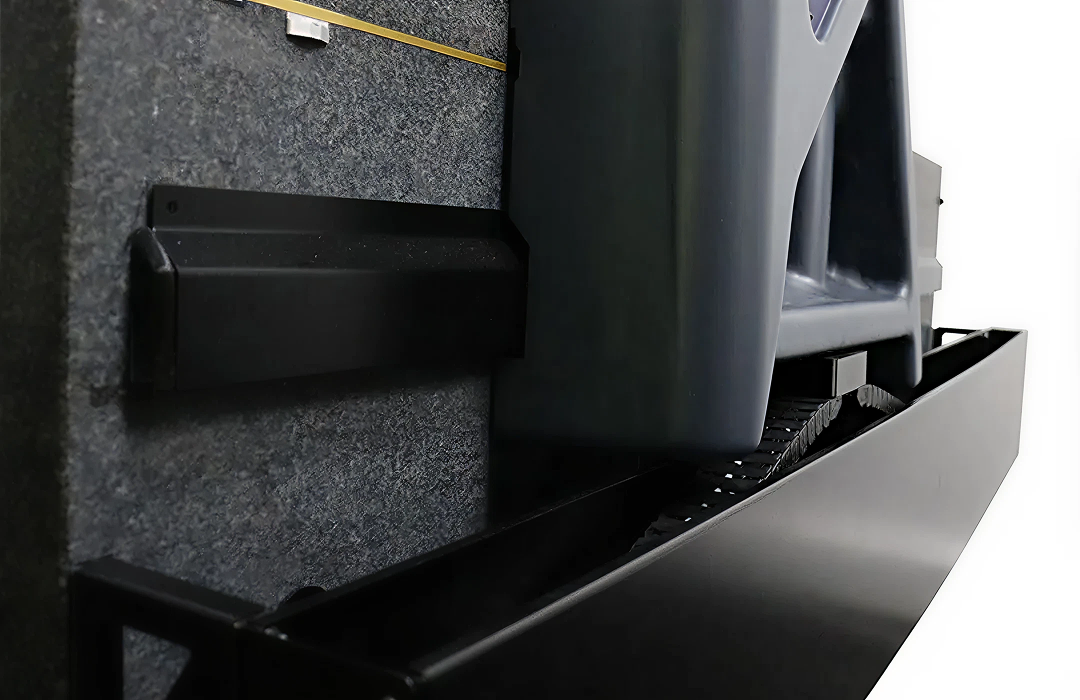

- Horizon CMM은 마찰 없는 리니어드라이브 장치를 사용하여 설계 및 혁신의 새로운 지평을 열었으며, 이는 빠르고 매우 부드러운 움직임의 핵심입니다. 화강암 테이블과 화강암 Y축 레일은 소재의 고유한 열 밀도를 최대한 활용하도록 설계되었습니다. Y축 선형 구동 시스템은 Y축 선형 엔코더에서 떨어진 위치에 배치되어 선형 구동 장치에서 발생하는 열이 측정 성능에 영향을 미치지 않고 화강암에 흡수되도록 했습니다.
- 선형 구동 방식의 가능성을 확장하다
- 호라이즌의 엄청난 성공을 바탕으로 개발된 호라이즌 L은 동일한 마찰 없는 선형 구동 장치를 사용하면서도 XYZ축 이동 거리가 더 길어졌습니다. Horizon L의 전체 설계는 Horizon에 이미 사용된 부품을 최대한 활용하면서 브리지 어셈블리 전체의 강성 대 중량비를 향상시키도록 최적화되었습니다. 가장 주목할 만한 점은 다음과 같습니다. Y축 레일의 높이를 200mm 높여 동일한 우측 선형 구동 시스템을 공유함으로써 강성을 향상시켰습니다. 캐리지 어셈블리는 측정 성능 저하 없이 크기와 무게를 줄여 강성 대 중량비를 개선했습니다. Z축 모터의 출력을 높여 성능을 최적화했습니다. 좌측 에어 베어링 어셈블리는 무게를 최소화하고 강성을 유지하기 위해 맞춤형 압출 프로파일을 적용했습니다.
고성능, 고정밀

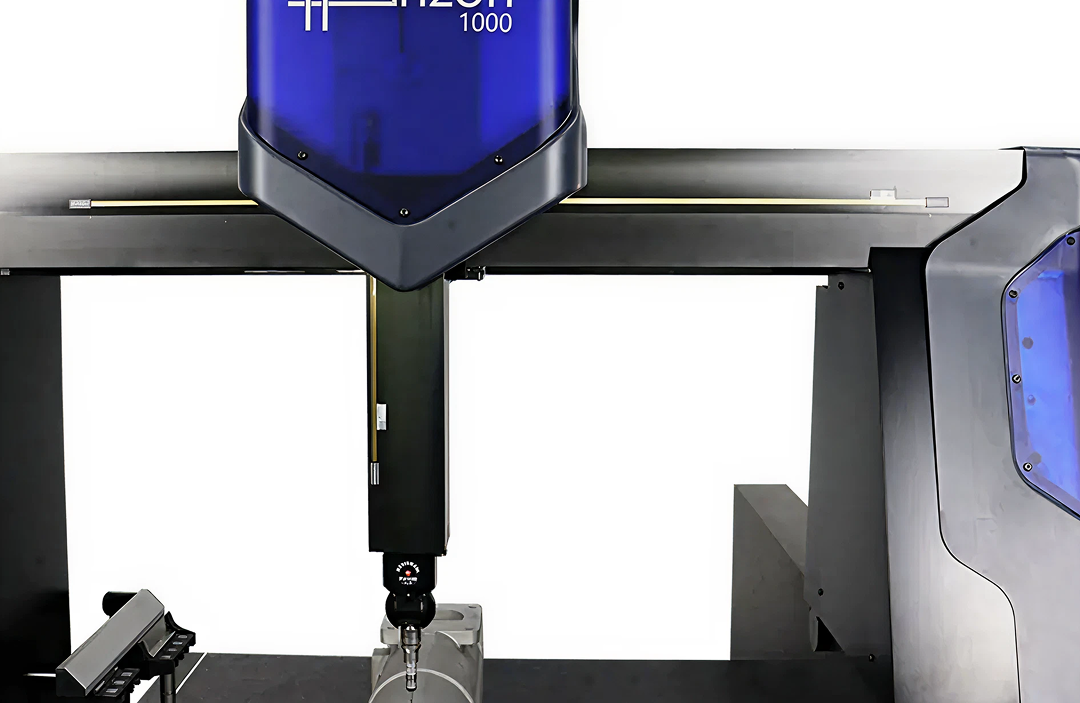

Horizon 1000은 접촉식 스캐닝에 이상적으로 적합한 빠르고 부드럽고 조용한 동작을 갖춘 뛰어난 3차원 좌표 측정기이며, 2미크론 미만의 초기 정확도 사양을 갖추고 있습니다.
타의 추종을 불허하는 안정성
마모되는 부품이 없는 비접촉식 리니어 모터는 CMM 드라이브에 완벽한 솔루션을 제공하여 신뢰성을 향상시키고 유지보수에 소모되는 시간을 줄입니다.
- 주요기능
- 패키지
- 옵션
- 제품사양
주요기능
- Linear motors provide smooth, quiet movement without friction.
- Smooth movement ideal for contact scanning
- Aberlink's innovative and easy-to-use measurement software
- Shortest learning curve among similar systems - 1 day without prior CMM experience
- Select Y-axis size from 1200mm to 2000mm
- Industrial joystick comes standard
패키지
- Aberlink 3D measurement software for touch probe function testing
- Windows-based controllers, computer controller cards, and peripherals
- Steel CMM worktable with fixed monitor arm or control cabinet
- Renishaw TP8 manual indexing probe head and integrated probe
- Aberlink Ø19mm Ball CMM Calibration Kit
- User Training Course - Up to 4 educators and software user guides
옵션
- Computer Options
- Automation Interface Device
- CCD camera system
- Sighting backlight
- Automatic temperature compensation
- Fixture Kit
- CAD comparison software
- Programming in CAD software
- Dual monitors
- General Options
- RTP20
- PH10T(TP20, TP200)
- PH10M(SP25)
- PH6M(SP25)
제품사양
| menu | detail |
|---|---|
| Axis travel (mm) | X 1000 Y 1000,1200 Z 800 |
| Overall Size (mm) | X 1603 Y 1830,2630 Z 3110, 3160 |
| Motion | CNC |
| CMM structure | Bridge |
| Suitable target | Inspection Room |
| Drive type | Linear |
| *Equipment precision | TP20 (1.9 + L/250)µm TP200 (1.8 + L/250)µm SP25M (1.75 + L/250)µm |
| Scale resolution | 0.1µm |
| **Optimal temperature range | 18 - 22°C |
| Operating temperature range | 5 - 45°C |
| Table composition | Solid Granite |
| Surface loading capacity | 1000kg |
| Maximum velocity vector | 1020mm/sec² |
| Maximum acceleration vector | 1020mm/sec² |
| necessary air | Yes |
| Air consumption | 65 l/min (1.8 cfm) |
| Required air pressure | 5 bar (72 psi) |
| Aberlink camera support | Yes |
